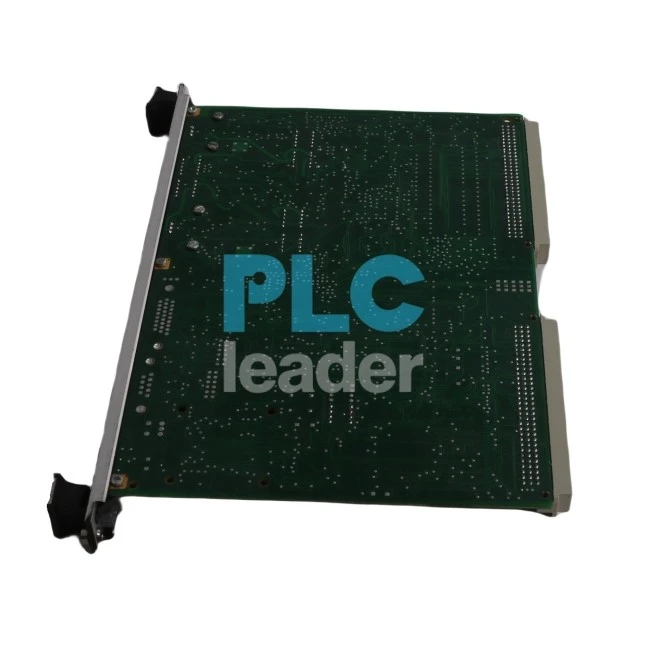

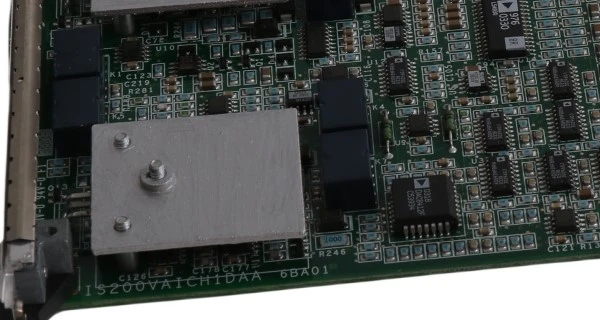

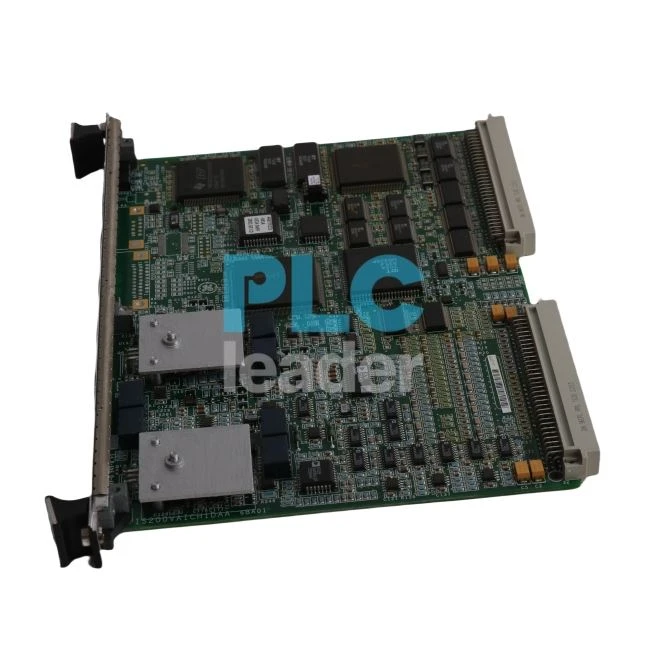

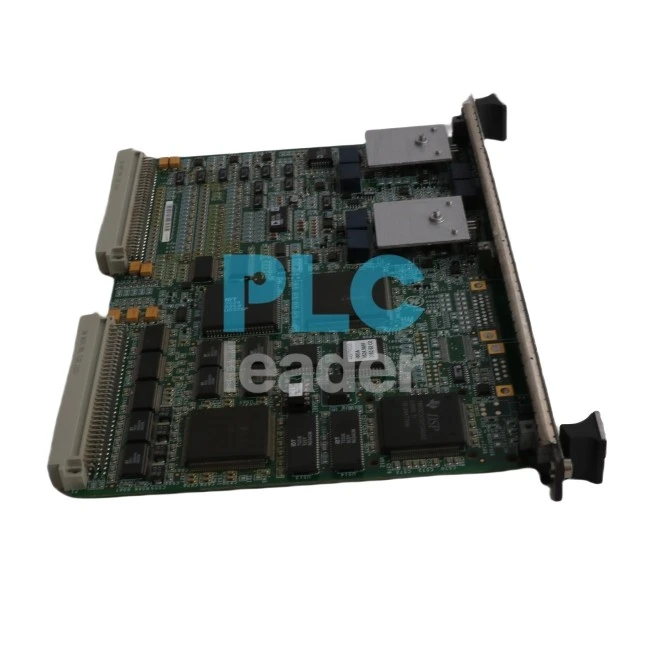

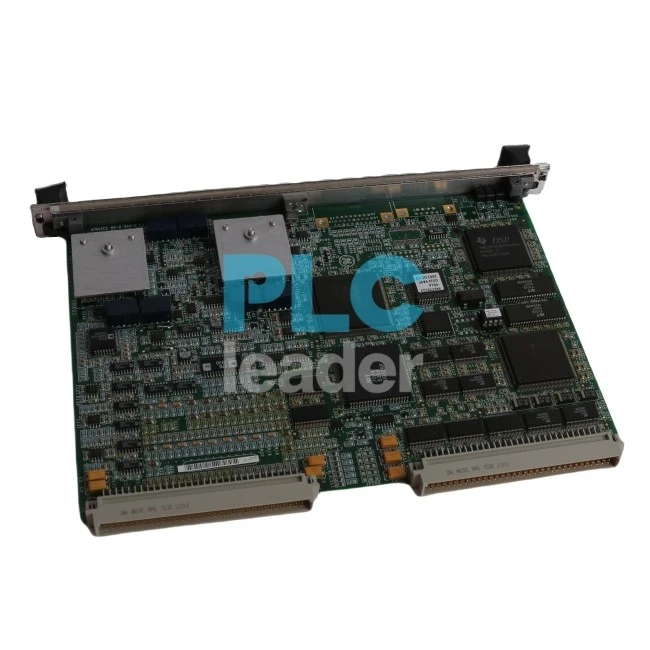

O IS200VAICH1DAA IS200VAICH1D

IS200Vaich1dDa li je terminalna daska za izolacijsku ploču za kontakt ulaznu grupu razvijena od strane GE. VAIC (analogni ulaz / kontrola ulaznog / izlaza) prihvaća 20 analognih ulaza i kontrolira četiri analogna izlaza. Na svakoj terminalnoj ploči dostupni su deset ulaza i dva izlaza. Terminalna ploča povezana je sa VME stalkom, koja sadrži VAIC ploču za preradu, putem kablova. VAIC pretvara ulaz u digitalne vrijednosti i šalje ih na VCMI ploču, koji ih zatim šalje kontroloru kroz VME backplane. VAIC prevodi digitalne vrijednosti analognim strujama i vozi ih u krug kupca putem terminalne ploče. I Simplex i trostruki modularni suvišni (TMR) aplikacije podržavaju Vaic.

sales7@apterpower.com(Vicky)

IS200Vaich1D karakteristike

GE IS200VAICH1DAA

Broj kanala:

24 kanala po ploči VAIC (20 AI, 4 AO) (dvije terminalne ploče)

Ulazni raspon:

4-20 MA, ± 1 mA, ± 5 V DC, ± 10 V DC

Rezolucija ulaznog pretvarača:

16- Bit A / D pretvarač sa 14- bitnom rezolucijom

Potrošnja energije:

Manje od 31 MW

Detekcija staja za kompresoru:

U roku od 30 milisekundi, operacija otkrivanja i releja su završena.

IS200Vaich1D dijagnostika

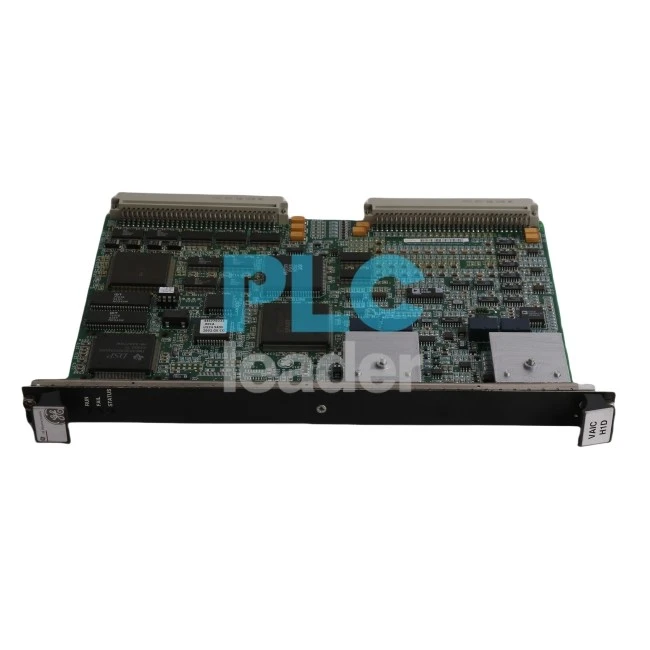

Stanje prednje ploče VAIC prikazuje tri LED na vrhu. Stanjanje trčanja treperi zeleno, dok je uvjet neuspjeha čvrsto crveno. Treća LED prikazuje status i obično je isključena, ali treperi konstantnu naranču ako ploča ima dijagnostičko upozorenje. Uključeni su sljedeći dijagnostički testovi:
Ispitivanje ograničenja hardvera vrši se na svakom analognom unosu koristeći ne-prilagodljive visoke i niske razine koji su unaprijed određeni da bi bili u blizini granica operativnog raspona. Postavljen je logički signal i ulaz više nije ispitano ako se ova granica prekorači. Čitav odbor generira kompozitnu dijagnostičku upozorenje pod nazivom L3Diag Vaic ako se postigne bilo kakvo ograničenje hardvera na unosu. Informacije o svakoj dijagnozi dostupne su u okviru alata. Pojedinačni dijagnostički signali mogu se zasumati, a signal RESET DIA može se koristiti za resetiranje.
Provjera ograničenja sistema za svaki ulaz temelji se na programibilnim visokim i niskim vrijednostima. Ova ograničenja koja se mogu prilagoditi za omogućavanje / onesposobljavanje i zasuiranje / ne-zasucanje, mogu se koristiti za pokretanje alarma. Izvan granica se resetiraju putem resetiranja Sys.
U TMR sistemima se prepoznaje jedan signal i izdati defekt ako odstupa od srednje vrijednosti - vrijednost koja je glasala više od unaprijed određene količine. Ovo može dati rano upozorenje da se problem pojavljuje na jednom kanalu.
Primite za naznaka vašeg D / A izlaza, izlazne struje, ukupne struje, samoubilačke releje i 20/200 mA releji za skaliranje, jer su sve podložne grešacima i prate se za razumnost.
VAIC ispituje TBAI ličnu kartu. Čip sa samo za čitanje sa terminalnim brojem odbora, vrstu ploče, broju revizije i lokaciji JR, JS i JT konektora na kojem je kodiran ID ploče. Nekompatibilnost hardvera aktivira se greška kada I / O procesor čita čip i nailazi na neusklađenost.
